53
K53-001

気流による暑熱換気対策提案
超省エネルギー次世代暑熱対策システム クールジェットシステム

クールジェットシステムは『クールクリーンファン』により作られた冷風を『誘引SFファン』により周りの空気を誘引しながら搬送することにより気流を生じさせ体感温度を約5℃下げるシステムです。今まで周辺温度を下げようとしても機器からの放熱で満足できなかった作業エリア内に気流を作ることにより体感温度を下げます。

このシステムは5大コンセプトを基本としております。

  • 体感温度 ▲5℃
  • 設備費用 約75％削減（一般空調機比）
  • 電気料金、CO2 約90％削減（〃）
  • 静電気の発生低減に貢献。（気化冷却運転時、若干加湿するため。）
  • オールフレッシュタイプの為、工場内の浮遊物、臭気、粉塵の低減に（希釈効果）貢献。

実用新案登録済み登録　第3146582号

下記のような暑熱職場に特に有効

  • 「ダイカスト炉」のある職場
  • 「成形機」のある職場
  • 「プレス機」のある職場
  • その他非常に大きな発熱がある職場

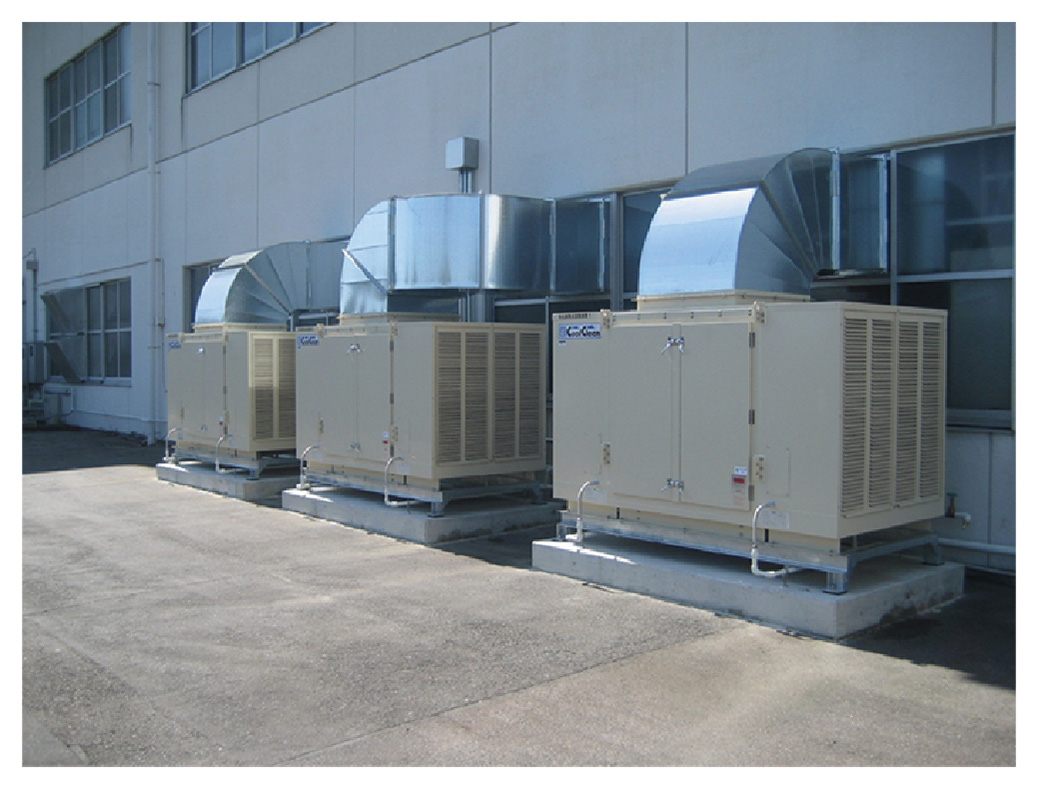

気化放熱式涼風装置

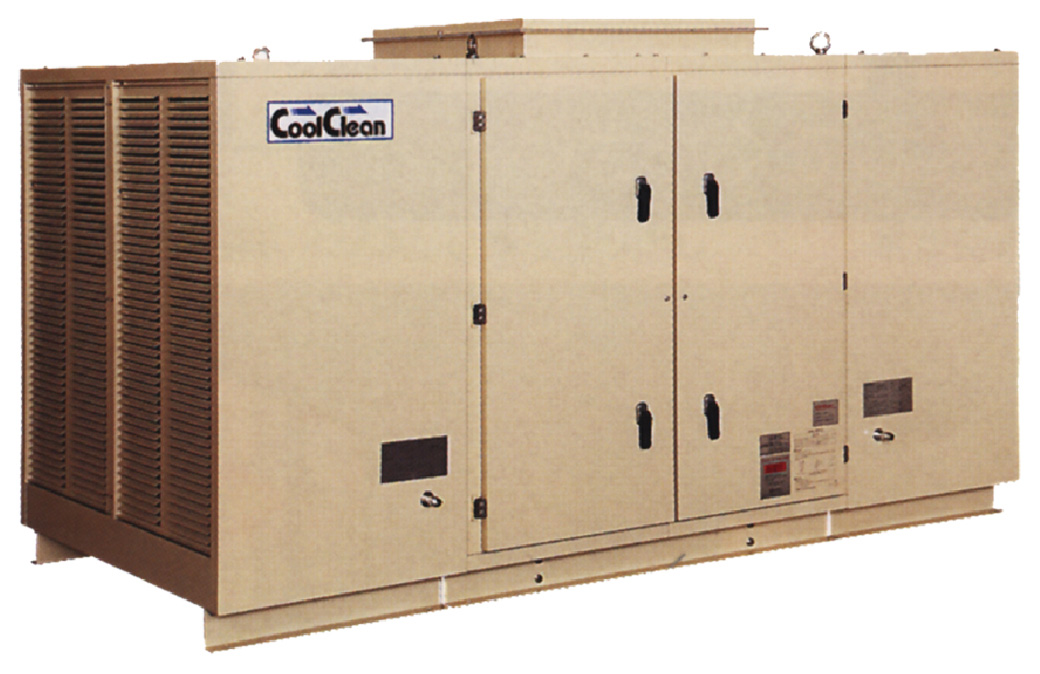

クールクリーンファン

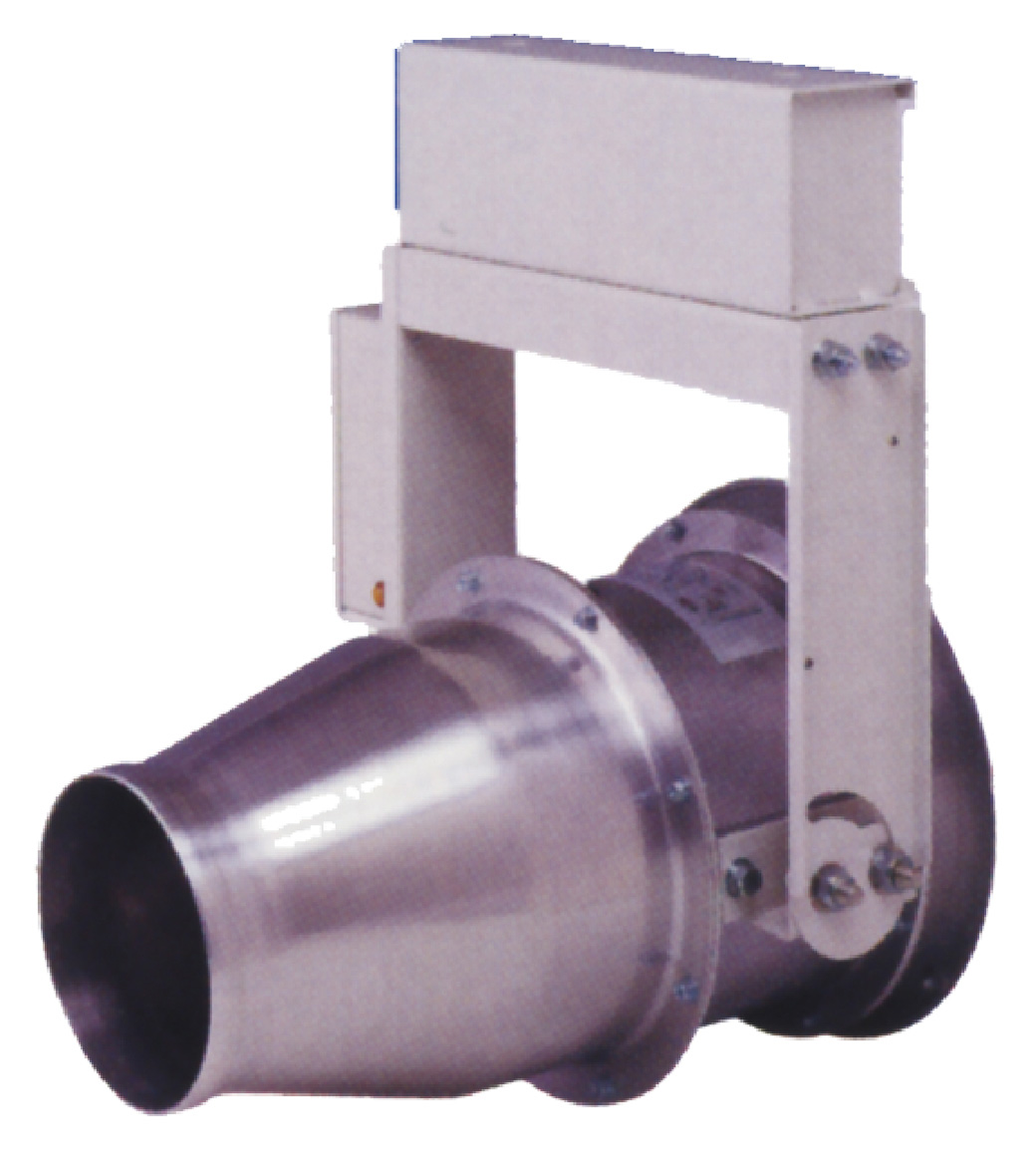

誘引SFファン

クールジェットシステム導入イメージ

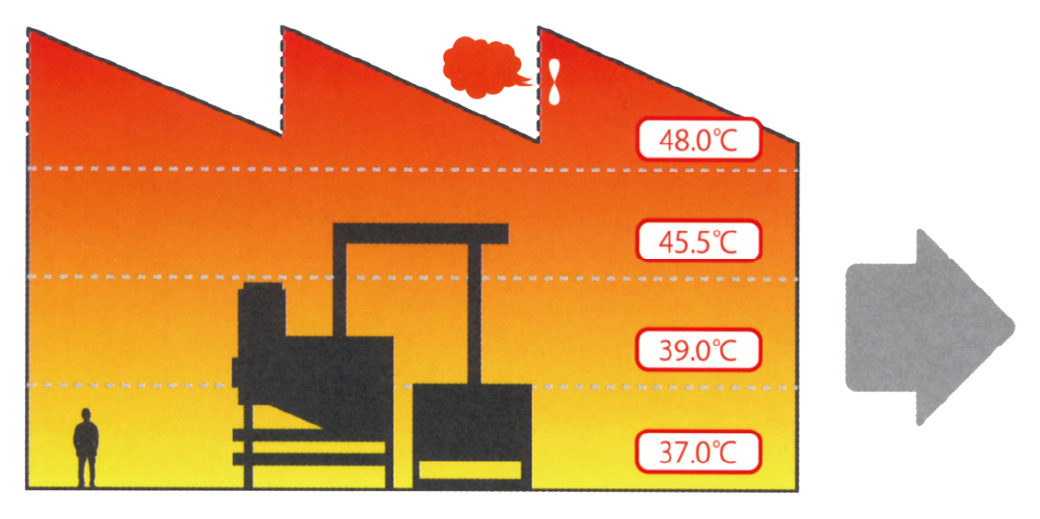

導入前作業環境イメージ

導入前▶暑い

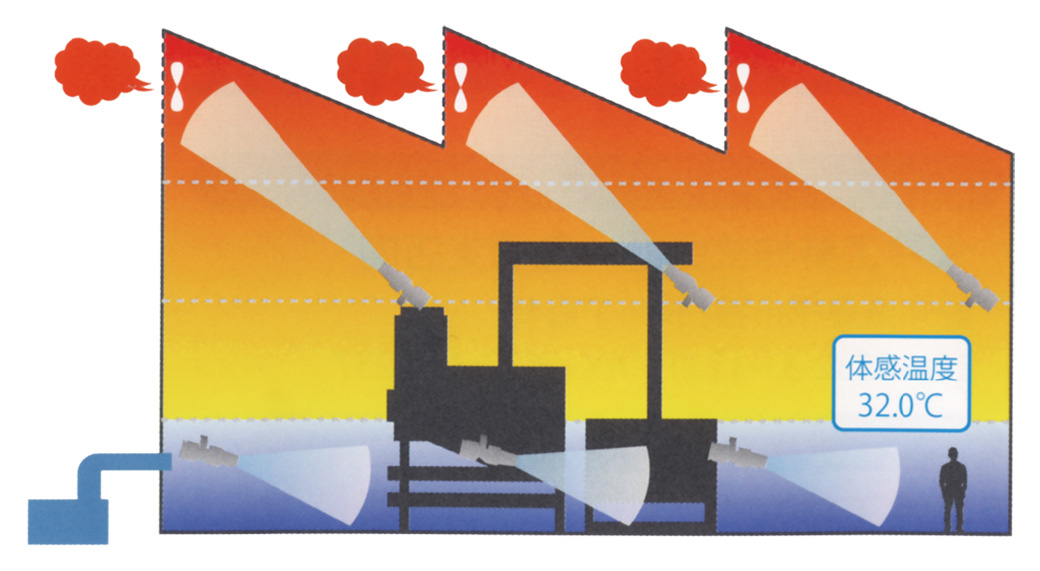

導入後作業環境イメージ1

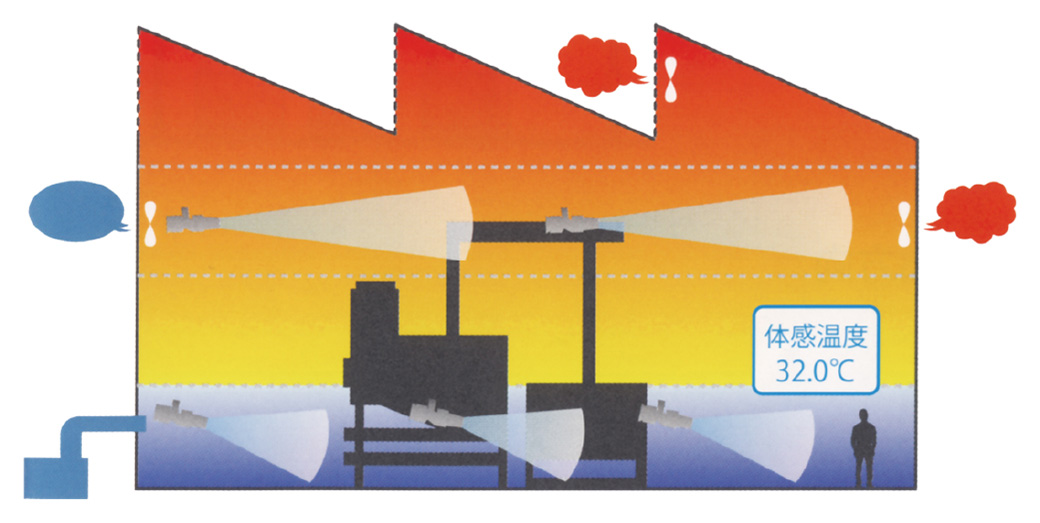

導入後作業環境イメージ2

導入後▶体感温度が−5℃も変化

解説動画はこちら

クールジェットシステム

K53-002

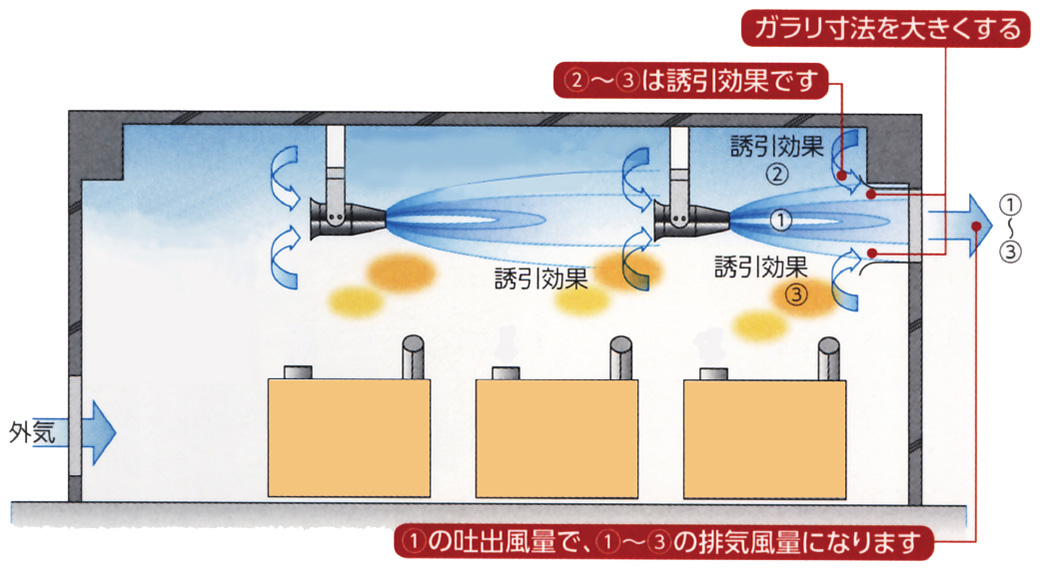

誘引ＳＦファンとは？

  • 吹出ノズルから高速で空気を吹き出し、周囲の空気を誘引する。
  • 吹出口風量の２０倍の空気を誘引し、大きな空気の流れを作る。
  • 空気の移送や撹拌を行ない、均一な空調・換気を行なう。

工場内溶接ヒューム
有毒ガスの換気暑熱対策に最適

デモ機有り！

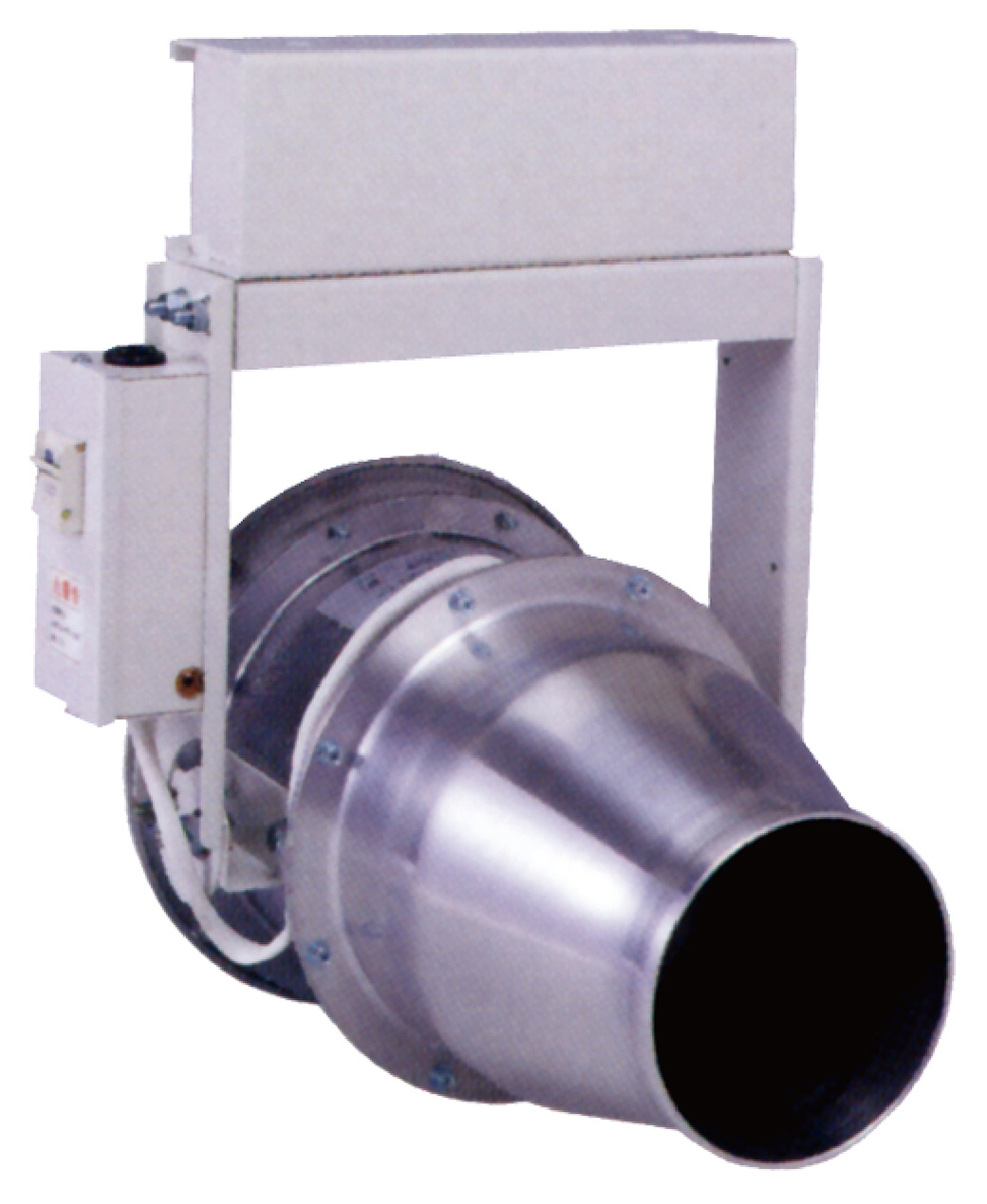

誘引SFファン

K53-003

なんと52dB！！

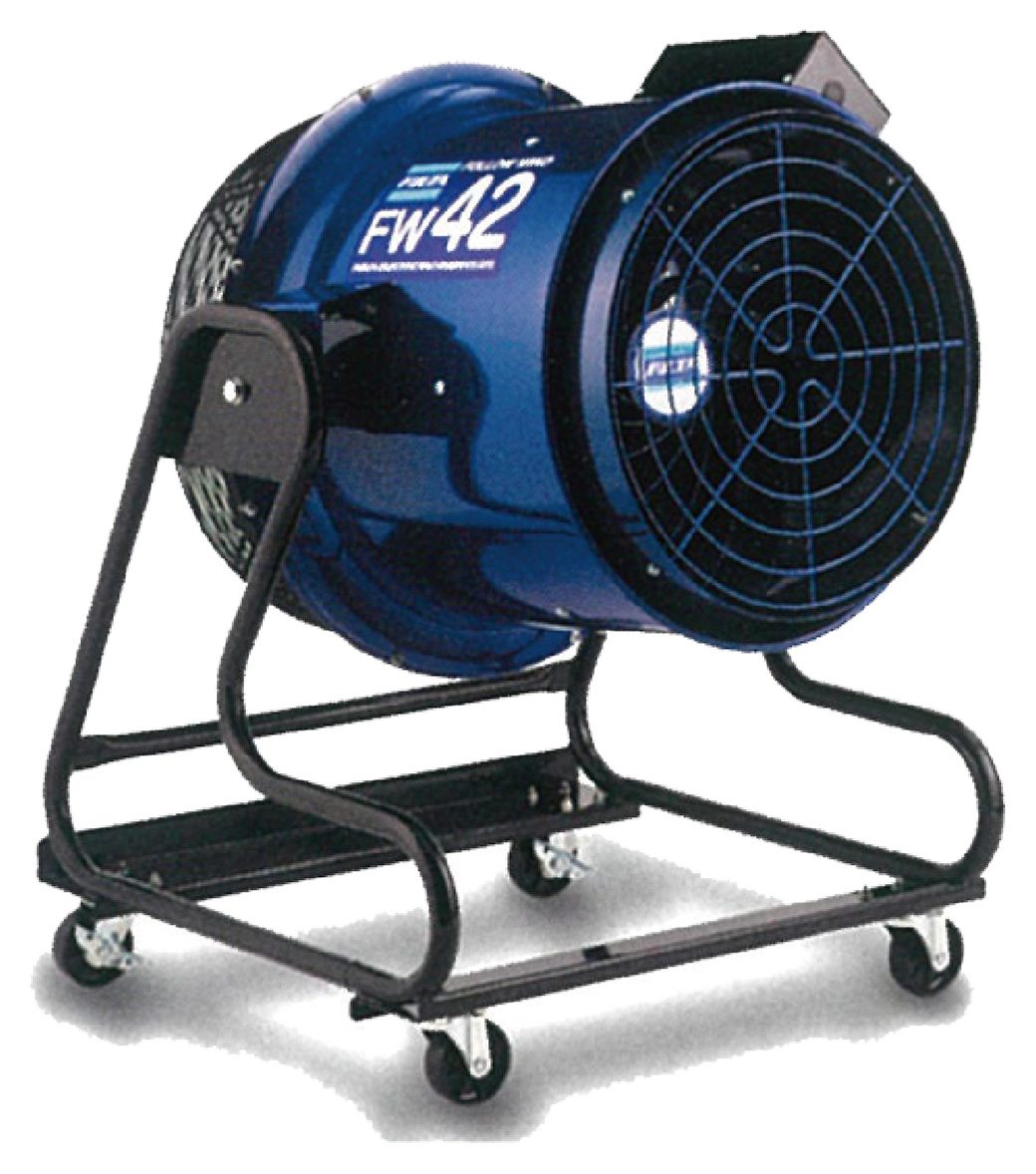

FW45Cシリーズ

150Wで風速1mの風を35m先まで飛ばせます

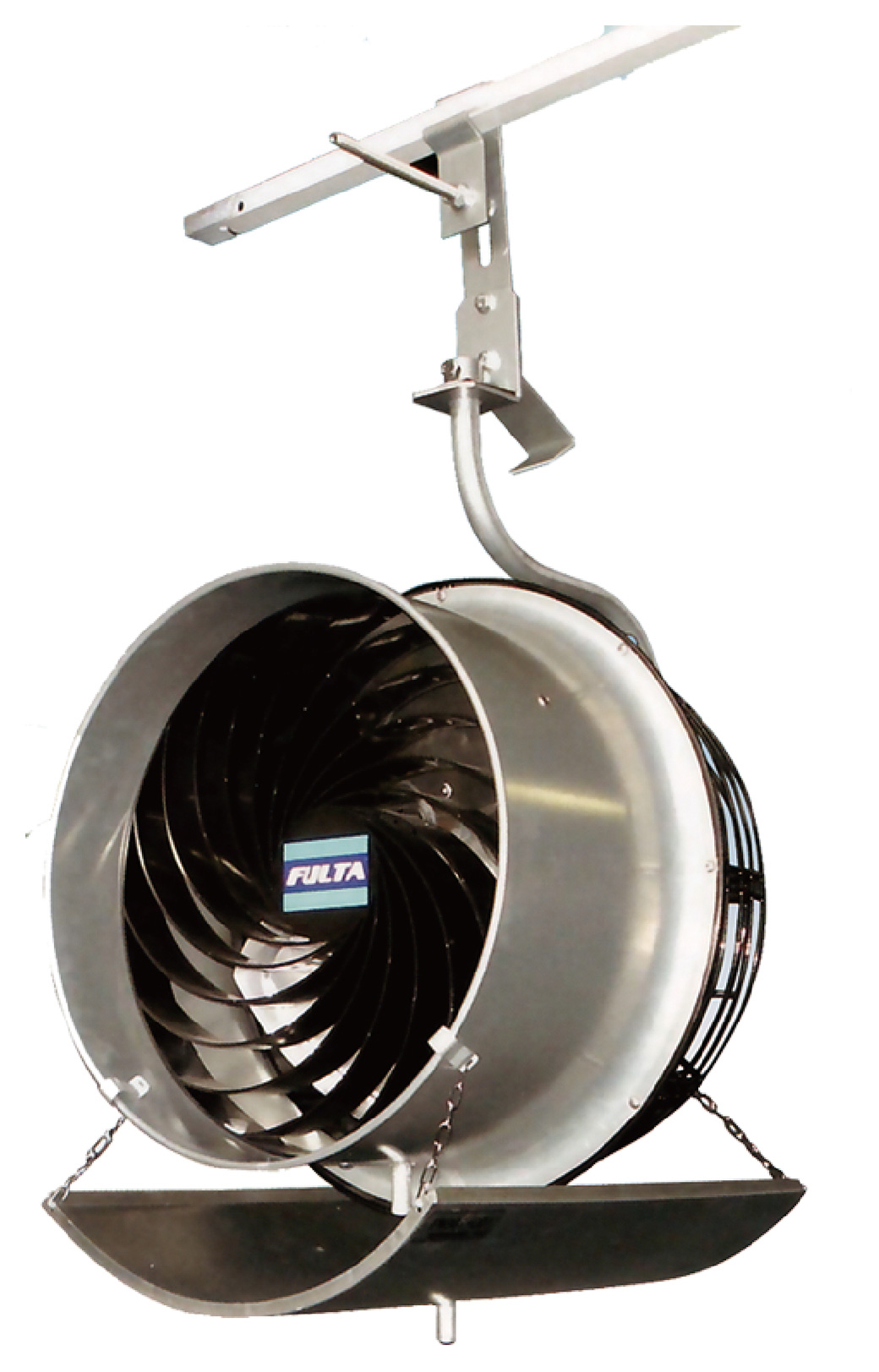

吊下型　FW37h

89Wで風速1mの風を27m先まで飛ばせます

FW421C6（100Vキャスター型）

FW371hb（100V吊下型）

FW423C6（3φ200Vキャスター型）

FW373hb（3φ200v吊下型）

K53-004

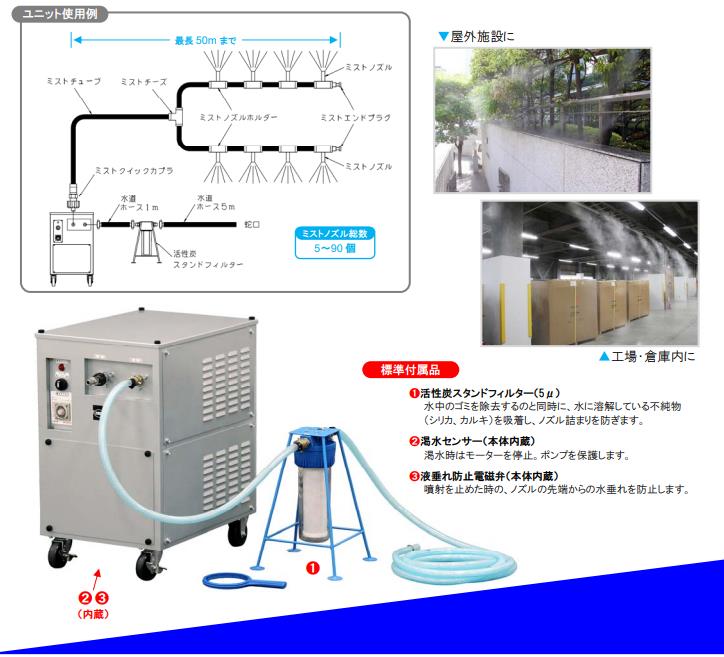

ミスト噴霧冷却システム　エコミスターユニット

エコミスターユニット

K53-005

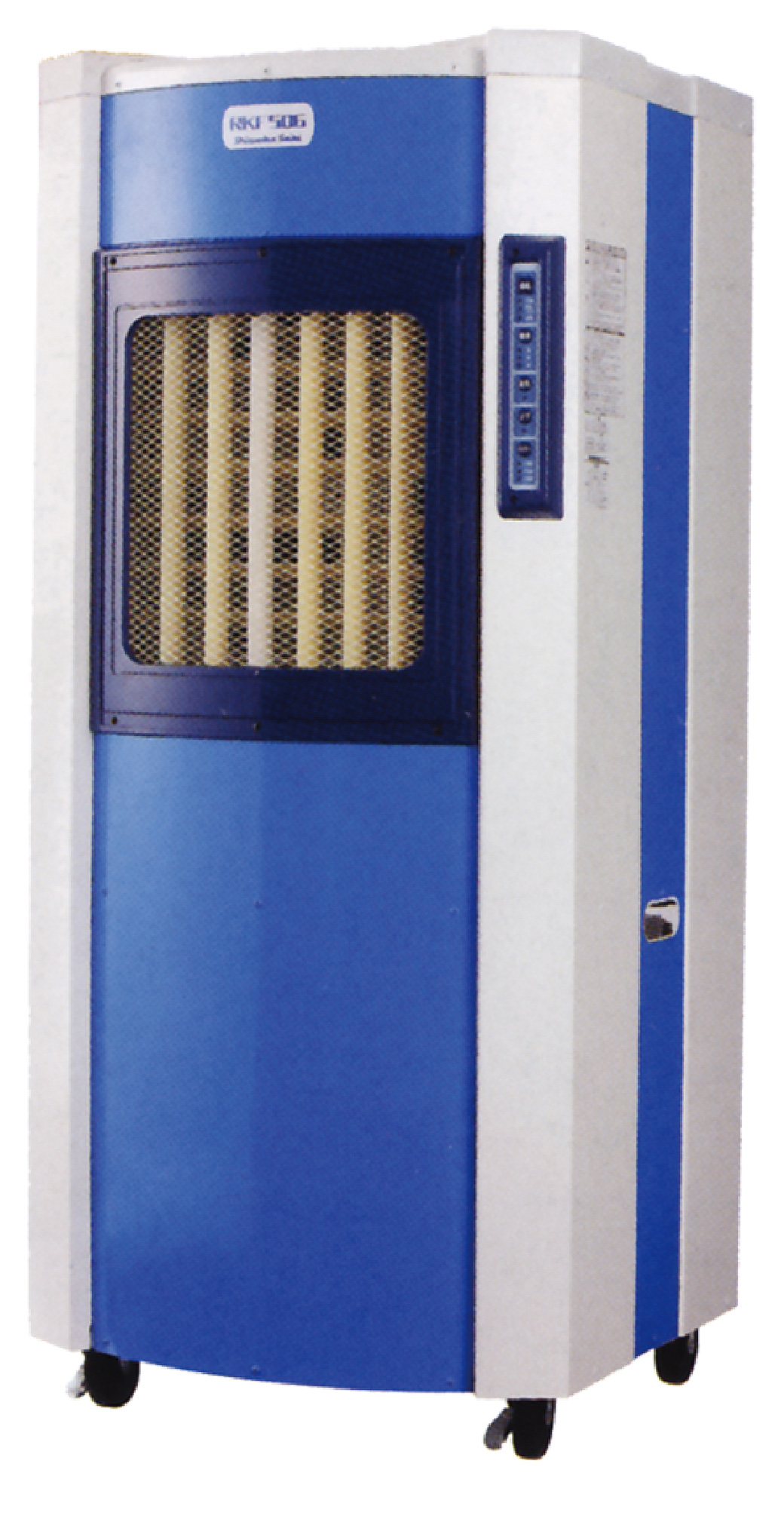

気化式冷風機

  • ☆消費電力はスポットエアコンの１／７
  • ☆冷風は周囲温度のマイナス５℃
  • ☆上下左右にオートスイング
  • ☆法定の定期点検不要 ☆排熱なし

フロンを使用していないので
フロン排出抑制法には該当しません。

排熱なし

スポットエアコンのように排熱が出ることがありません。

日本国内生産

フロン排出抑制法には
該当しません。

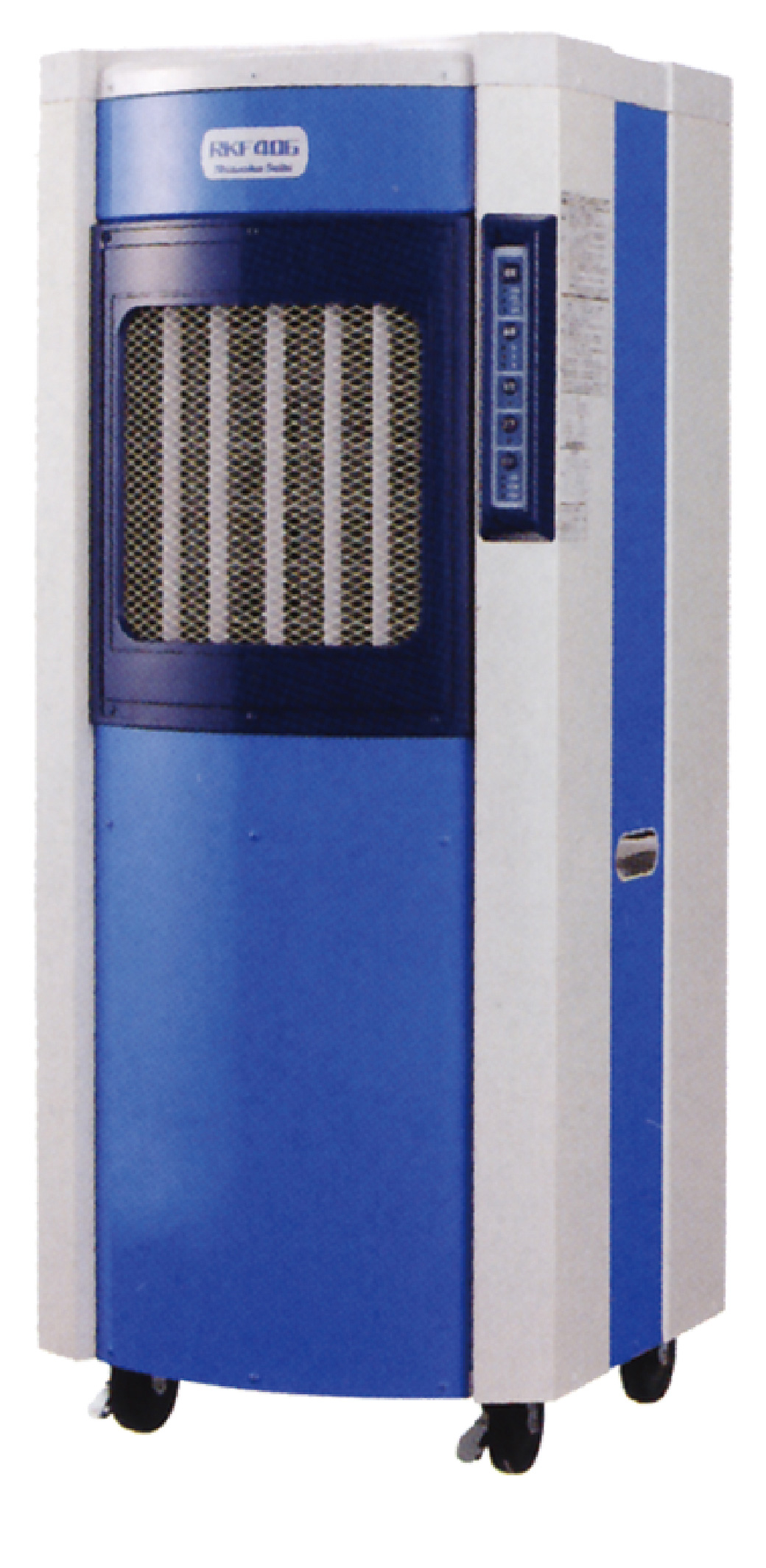

RKF406
RKF506

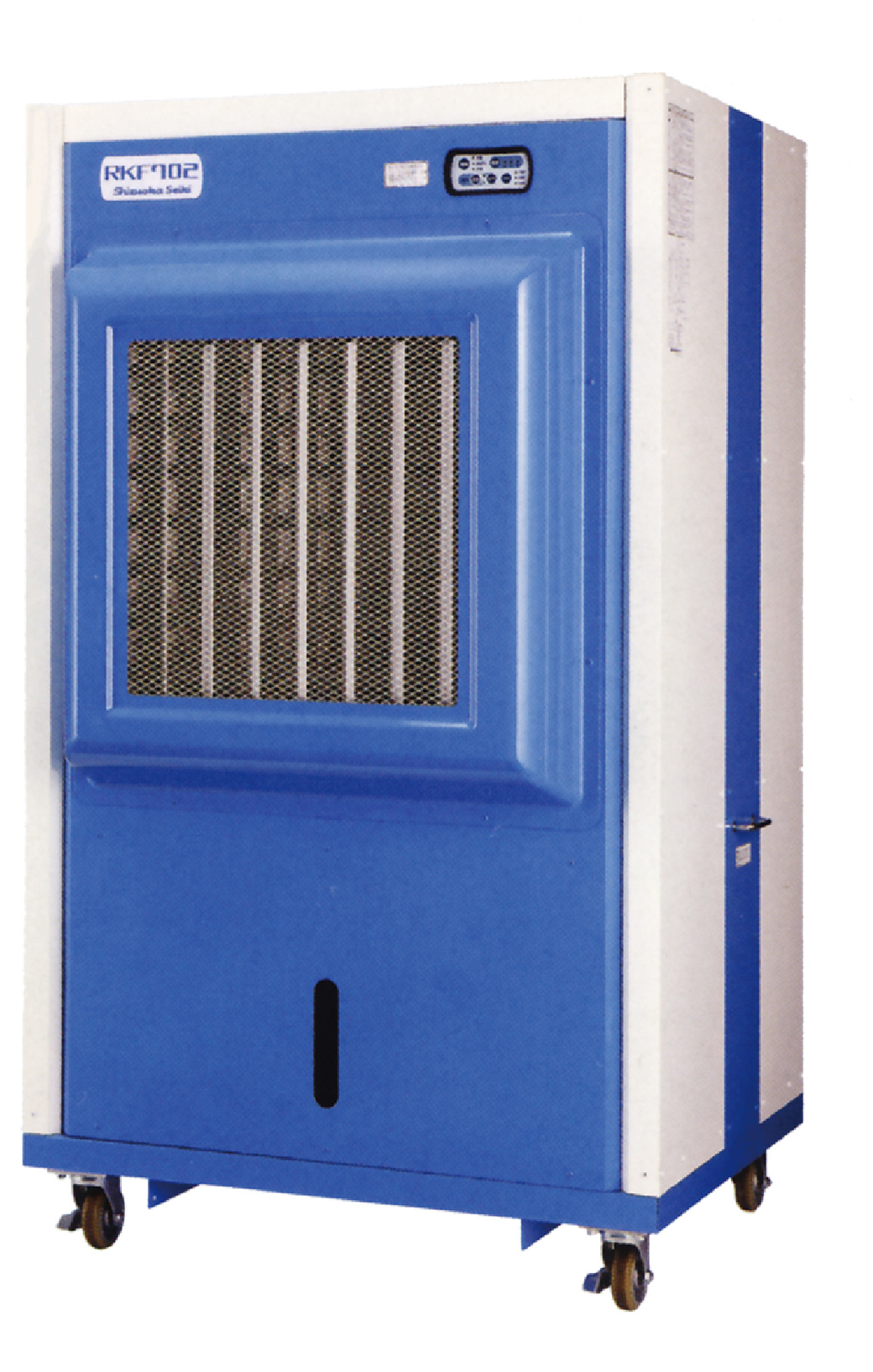

RKF702

RKF406

RKF506

RKF702
